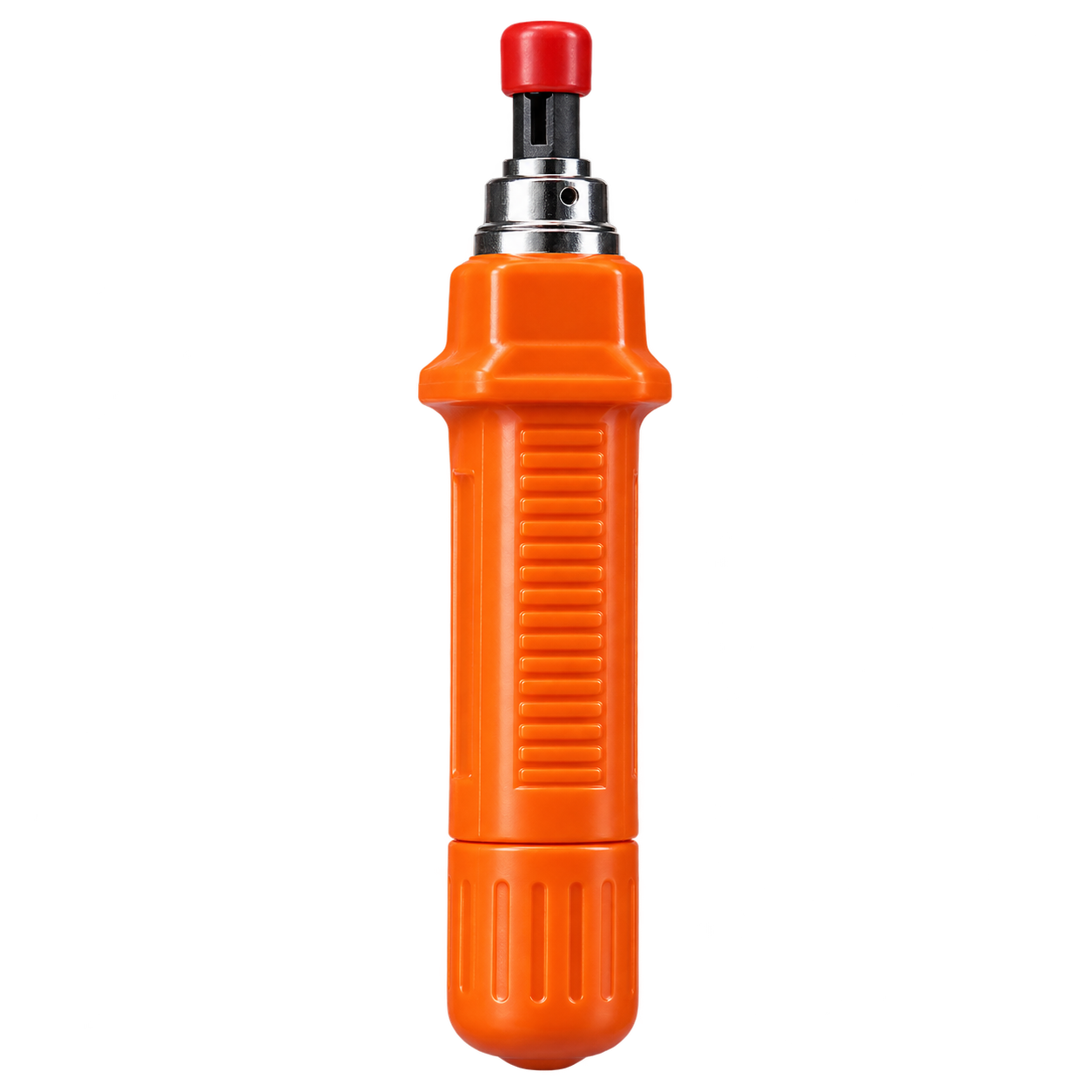

آچار پانچ کیستون شبکه مدل MT-314B

توضیحات

آچار پانچ کیستون شبکه مدل MT-314B یک ابزار تخصصی در گروه تجهیزات نصب و نگهداری شبکه و مخابرات است. این محصول با توجه به نوع کاربرد خود برای پانچ سیم در کیستون و بلوک‌های ترمینال سازگار در نظر گرفته شده و در پاورمش به‌عنوان محصول موجود و قابل استعلام عرضه می‌شود.

آچار پانچ کیستون شبکه مدل MT-314B؛ ابزار ترمینیشن IDC

آچار پانچ کیستون شبکه مدل MT-314B برای نشاندن هادی‌های کابل در ترمینال‌های IDC طراحی شده است. این فرآیند در کیستون‌ها، بلوک‌های ترمینال و بعضی پچ‌پنل‌های شبکه انجام می‌شود و کیفیت پانچ مستقیماً روی پایداری اتصال فیزیکی تأثیر دارد. ابزار مناسب باید سیم را بدون آسیب‌زدن به هادی در عمق صحیح شیار قرار دهد.

مکانیزم Impact

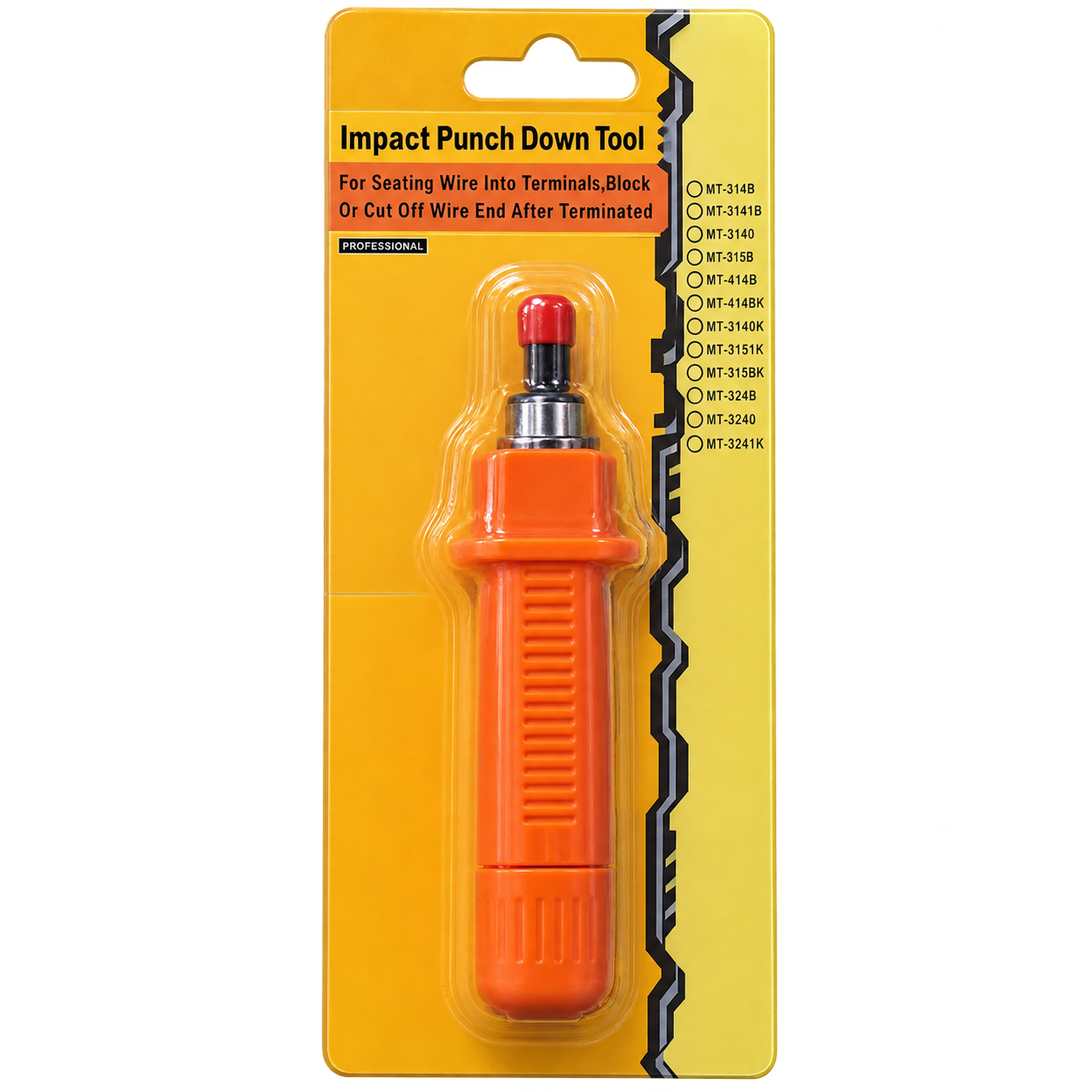

روی بسته‌بندی این محصول عنوان Impact Punch Down Tool درج شده است. مکانیزم ضربه‌ای زمانی فعال می‌شود که فشار مشخصی به ابزار وارد شود و به نشاندن سیم داخل ترمینال کمک می‌کند. در منابع فنی مربوط به مدل MT-314B، تنظیم فشار ضربه نیز برای این مدل ذکر شده است. این ویژگی برای کار روی ترمینال‌های سازگار و ایجاد فشار کنترل‌شده اهمیت دارد.

پانچ و قطع اضافه سیم

طبق نوشته بسته‌بندی، ابزار برای قرار دادن سیم در ترمینال یا بلوک و قطع انتهای اضافه سیم پس از Termination طراحی شده است. هنگام استفاده باید سمت برنده تیغه رو به قسمت اضافه سیم باشد تا سیم موردنیاز برای اتصال قطع نشود. پس از پانچ، بهتر است مسیر سیم و محل تماس به‌صورت چشمی کنترل شود.

کاربرد در کیستون و بلوک 110

این مدل برای ترمینال‌ها و بلوک‌های سازگار با ساختار 110 مناسب است. در نصب کیستون شبکه، ابتدا زوج‌ها بر اساس نقشه رنگ روی کیستون مرتب می‌شوند، سپس هر رشته در شیار مربوط قرار می‌گیرد و با آچار پانچ ترمینیت می‌شود. حفظ تاب زوج‌ها تا نزدیک محل اتصال و جلوگیری از بازکردن بیش از حد آن‌ها برای عملکرد مناسب لینک شبکه مهم است.

مشخصات فنی آچار پانچ کیستون شبکه مدل MT-314B

• مدل: MT-314B
• نوع: Impact Punch Down Tool
• کاربرد: جاگذاری و پانچ سیم در ترمینال و بلوک
• سازگاری: ترمینال‌های IDC و بلوک‌های 110 سازگار
• قابلیت: قطع اضافه سیم بعد از Termination
• مکانیزم: ضربه‌ای
• تنظیم فشار ضربه: طبق مشخصات فنی مدل

چرا آماده‌سازی و ترمینیشن درست اهمیت دارد؟

در تجهیزات پسیو شبکه، کیفیت اجرا به اندازه کیفیت کابل و کانکتور اهمیت دارد. برش نامناسب روکش، آسیب به هادی، بازکردن بیش از حد تاب زوج‌ها یا پانچ ناقص می‌تواند باعث افت کیفیت لینک، قطعی‌های مقطعی یا دوباره‌کاری شود. ابزار تخصصی به نصاب کمک می‌کند هر مرحله را با کنترل بیشتری انجام دهد. برای اتصال‌های شبکه بهتر است پس از پایان کار، کابل با تستر مناسب بررسی شود تا توالی رشته‌ها و پیوستگی مسیر تأیید شود.

نکات استفاده صحیح

قبل از شروع کار، نوع کابل، ترمینال و ابزار را با یکدیگر تطبیق دهید. تیغه یا دهانه‌ای که برای یک نوع ترمینال طراحی شده است نباید با فشار روی ساختار ناسازگار استفاده شود. در ابزارهای برش و استریپر، عمق تیغه باید طوری تنظیم شود که هادی‌های داخلی آسیب نبینند. در ابزارهای پانچ، جهت تیغه برش و محل قرارگیری سیم اهمیت دارد. هنگام کار با خطوط تلفن یا سیم‌های ناشناخته نیز پیش از اتصال مستقیم ابزار، از شرایط ایمن خط اطمینان حاصل کنید.

نگهداری ابزار

پس از استفاده، تکه‌های روکش و سیم را از تیغه و مکانیزم ابزار پاک کنید. ابزار را در محیط خشک و دور از رطوبت نگه دارید و از ضربه مستقیم به تیغه‌ها یا قسمت‌های تنظیم جلوگیری کنید. تیغه کند یا آسیب‌دیده می‌تواند کیفیت برش را کاهش دهد و به کابل صدمه بزند. در مدل‌های دارای پیچ تنظیم، تنظیمات را با فشار زیاد تغییر ندهید و در صورت نیاز به تعویض تیغه از قطعه سازگار استفاده کنید.

انتخاب ابزار مناسب پروژه

برای پروژه‌های شبکه، یک ابزار همیشه پاسخ‌گوی همه مراحل نیست. استریپر برای آماده‌سازی روکش، آچار پانچ برای IDC و کیستون، ابزار KRONE برای ترمینال‌های همان استاندارد و گوشی تست برای خطوط تلفن کاربرد متفاوتی دارند. پیش از خرید، نوع پروژه و تجهیزاتی که قرار است نصب یا سرویس شوند مشخص کنید. این کار از خرید ابزار ناسازگار جلوگیری می‌کند و سرعت اجرای کار را افزایش می‌دهد.

خرید و استعلام از پاورمش

این محصول در فروشگاه پاورمش به‌صورت موجود ثبت شده است و قیمت آن به‌صورت استعلامی ارائه می‌شود. برای اطلاع از قیمت روز و شرایط موجودی می‌توانید با پاورمش تماس بگیرید. اگر میان چند ابزار مردد هستید، نوع کابل، سوکت، کیستون یا ترمینال مورد استفاده را هنگام استعلام اعلام کنید تا انتخاب دقیق‌تری انجام شود.

مرجع فنی و استاندارد

برای مطالعه اطلاعات تکمیلی مرتبط با این نوع ابزار و استانداردهای نصب می‌توانید به مرجع فنی مرتبط مراجعه کنید. مشخصات ثبت‌شده در این صفحه بر اساس اطلاعات قابل مشاهده روی محصول و بسته‌بندی و، در موارد دارای منبع معتبر، اطلاعات فنی سازنده تنظیم شده است.

جمع‌بندی

آچار پانچ کیستون شبکه مدل MT-314B با نوع کاربری «Impact Punch Down Tool» برای پانچ سیم در کیستون و بلوک‌های ترمینال سازگار انتخاب شده است. مشخصات اصلی شامل جاگذاری سیم، پانچ ضربه‌ای، قطع اضافه سیم پس از ترمینیشن است. هنگام استفاده، سازگاری ابزار با کابل یا ترمینال پروژه را بررسی کنید و از اعمال فشار یا برش خارج از محدوده طراحی‌شده خودداری کنید. برای قیمت روز این محصول، استعلام از پاورمش انجام می‌شود.
