تستر کابل شبکه مدل BAMA102 BAMA102 برخلاف تسترهایی که فقط برای RJ45 طراحی شدهاند، روی پوشش چند نوع رابط تمرکز دارد. در کارگاههای تعمیرات، واحدهای فنی و نصب تجهیزات ممکن است کابل شبکه، تلفن، USB و کواکسیال همزمان مورد استفاده قرار گیرند؛ بنابراین داشتن یک دستگاه برای بررسی پیوستگی و ترتیب پینهای این کابلها میتواند سرعت عیبیابی را افزایش دهد.

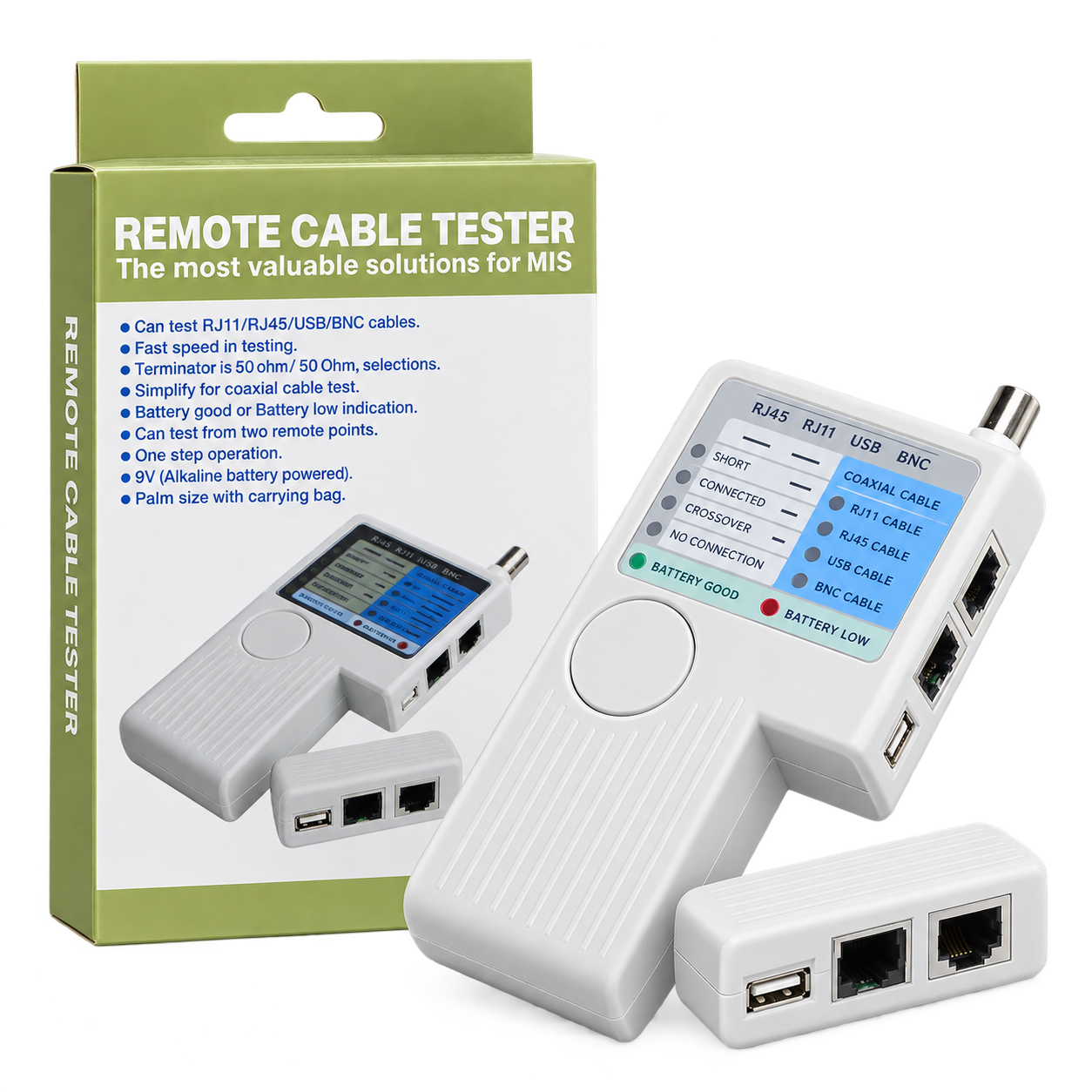

تستر کابل شبکه مدل BAMA102؛ معرفی و بررسی تخصصی

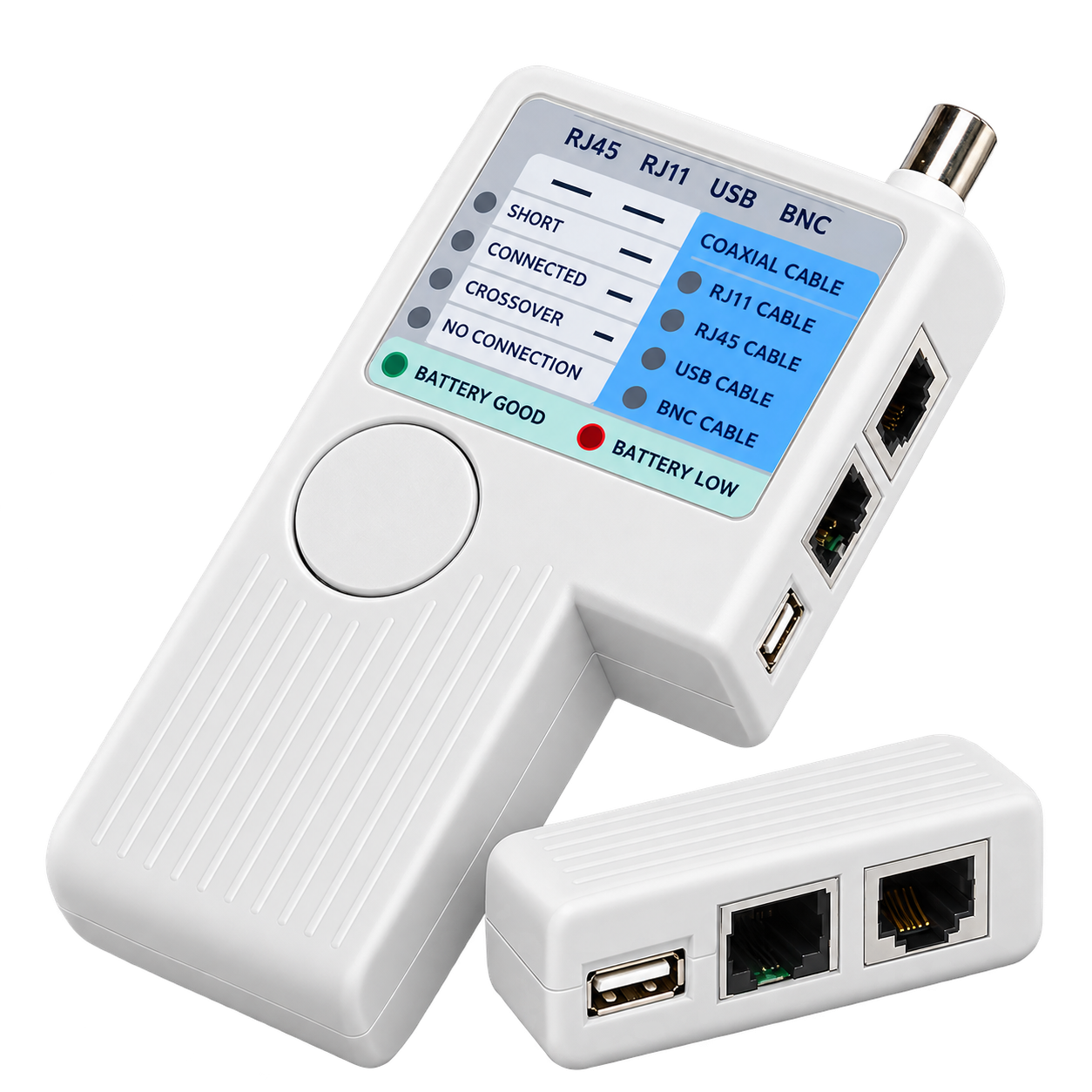

ویژگی متمایز BAMA102 ساختار چندکاره آن است. امکان اتصال RJ45، RJ11، USB و کواکسیال/BNC باعث میشود دستگاه محدود به یک نوع کابل نباشد. نشانگرهای LED به کاربر کمک میکنند وضعیت عبور سیگنال از پینها را بررسی کند و خطاهای متداول اتصال را سریعتر پیدا کند. این مدل در منابع بازار بهعنوان تستر STP/UTP نیز معرفی شده است. برای تست USB یا کواکسیال باید اتصالات و مبدلهای متناسب با کیت موجود باشند؛ بنابراین محتویات بسته هنگام تحویل بهتر است با موجودی واقعی پاورمش تطبیق داده شود.
مشخصات فنی تستر کابل شبکه مدل BAMA102
- مدل: BAMA102
- نوع: تستر چندکاره کابل
- رابطها: RJ45، RJ11، USB و کواکسیال/BNC
- سازگاری شبکه: کابلهای STP و UTP
- قابلیت: بررسی پیوستگی و وضعیت اتصال رشتهها/پینها
- نشانگر: LED
- منبع تغذیه: باتری کتابی 9 ولت
- وزن اعلامشده: حدود 225 گرم
زوجیابی و تست کابل در پروژه شبکه چه کاربردی دارد؟
در یک پروژه واقعی، مشکل کابل همیشه در همان نقطهای که خطا دیده میشود قرار ندارد. ممکن است کابل داخل داکت یا سینی جابهجا شده باشد، یکی از رشتهها در سوکت بهدرستی پانچ نشده باشد، ترتیب زوجها اشتباه باشد یا در بخشی از مسیر اتصال قطع شده باشد. تستر شبکه به تکنسین کمک میکند قبل از تعویض تجهیزات فعال مانند سوئیچ و روتر، لایه فیزیکی شبکه را بررسی کند. در مدلهایی که قابلیت ردیابی دارند، میتوان کابل هدف را میان چندین کابل مشابه پیدا کرد و سپس تست سلامت را انجام داد.
بررسی Wiremap و توالی رشتهها
در کابل شبکه استاندارد، هشت رشته باید از یک سر تا سر دیگر با ترتیب مشخص برقرار باشند. تست Wiremap یا توالی رشتهها نشان میدهد هر پین ورودی به کدام پین خروجی متصل شده است. این تست برای تشخیص قطعی، جابهجایی، اتصال کوتاه یا سیمبندی اشتباه کاربرد دارد. پس از سوکتزنی RJ45، انجام این تست یکی از سادهترین روشها برای کنترل اولیه کیفیت کار است. اگر کابل شیلددار باشد و دستگاه قابلیت تست شیلد داشته باشد، وضعیت مسیر G یا Shield نیز میتواند بررسی شود.
روش استفاده پیشنهادی
پیش از شروع، نوع کابل و رابط را با پورتهای دستگاه تطبیق دهید. برای تست دو سر کابل، یک سر به فرستنده یا Master و سر دیگر به Remote متصل میشود. سپس حالت Test یا Wiremap فعال میگردد و ترتیب نشانگرها با الگوی سالم مقایسه میشود. برای ردیابی، فرستنده به کابل هدف متصل میشود و گیرنده در سمت دیگر یا در امتداد مسیر برای پیدا کردن قویترین سیگنال حرکت داده میشود. در محیطهای شلوغ، تنظیم حساسیت یا صدا در مدلهای مجهز میتواند تفکیک کابل هدف را آسانتر کند.
نکات ایمنی و جلوگیری از آسیب به دستگاه
حالت تست توالی را روی کابلی که تحت ولتاژ نامناسب قرار دارد اجرا نکنید. قابلیت تشخیص ولتاژ در بعضی مدلها برای خطوط کمولتاژ یا هشدار اولیه طراحی شده و جایگزین مولتیمتر، فازمتر یا تجهیزات تخصصی ایمنی برق نیست. پیش از اتصال به سیم ناشناخته، مشخصات همان مدل را بررسی کنید. در صورت استفاده از گیره سوسماری، از اتصال صحیح و عایق بودن محل کار مطمئن شوید. همچنین هنگام رعدوبرق روی کابلهای بیرونی یا خطوطی که احتمال القای ولتاژ دارند کار نکنید.
انتخاب تستر مناسب برای شبکه
برای انتخاب ابزار، ابتدا مشخص کنید فقط به تست پیوستگی نیاز دارید یا ردیابی کابل، اندازهگیری طول، تشخیص ولتاژ یا کار با RJ11 نیز لازم است. تستر ساده Master/Remote برای کنترل پچکورد و سوکتزنی روزمره کافی است؛ در مقابل، مدلهای ردیاب برای رکهای شلوغ و مسیرهای نامشخص مناسبترند. مدلهای دیجیتال اندازهگیر طول نیز هنگام پیدا کردن محل تقریبی قطعی در کابلهای طولانی مزیت دارند. نوع پورت، منبع تغذیه، نمایشگر و لوازم همراه نیز باید با شیوه کار تکنسین هماهنگ باشد.
نگهداری و افزایش عمر ابزار
پورتهای RJ45 و RJ11 را تمیز نگه دارید و سوکت آسیبدیده یا کثیف را با فشار وارد دستگاه نکنید. اگر ابزار برای مدت طولانی استفاده نمیشود، باتری را خارج کنید تا نشتی احتمالی به برد و کنتاکتها آسیب نزند. دستگاه و پروب گیرنده را از ضربه، رطوبت و حرارت زیاد دور نگه دارید. کابلهای رابط و گیرههای همراه نیز بهتر است مرتب بازبینی شوند، زیرا خرابی خود کابل تست میتواند نتیجه عیبیابی را اشتباه نشان دهد.
استاندارد سیمبندی و کنترل نتیجه
در کابلکشی ساختیافته، رعایت الگوهای استاندارد T568A یا T568B اهمیت زیادی دارد. برای اطلاعات تکمیلی درباره استانداردهای صنعت ارتباطات میتوانید به TIA مراجعه کنید. مهم است که در هر دو سر یک لینک، الگوی موردنظر بهصورت درست اجرا شود و پس از اتمام کار، نتیجه تست با شرایط پروژه تطبیق داده شود.
خرید و استعلام از پاورمش
در پاورمش این محصول در دسته «تجهیزات پسیو شبکه > ابزار شبکه > زوج یاب و تستر شبکه» قرار میگیرد. برای اطلاع از موجودی و استعلام قیمت روز تستر کابل شبکه مدل BAMA102 میتوانید با پاورمش تماس بگیرید. هنگام استعلام، اگر نوع کابل، رابط مورد استفاده و قابلیت موردنیاز خود را اعلام کنید، مقایسه این مدل با سایر تسترها و زوجیابهای شبکه دقیقتر خواهد بود.
جمعبندی
تستر کابل شبکه مدل BAMA102 با تمرکز بر بررسی پیوستگی و وضعیت رشتهها/پینها در چند نوع کابل برای نصب، سرویس و عیبیابی لایه فیزیکی شبکه قابل استفاده است. رابطهای اصلی این مدل شامل RJ45، RJ11، USB و کواکسیال/BNC است و مناسب کابلهای STP و UTP؛ وزن اعلامشده حدود 225 گرم. انتخاب درست ابزار تست باعث میشود قبل از تعویض تجهیزات گرانتر، وضعیت کابل و اتصالات با روشی سریعتر بررسی شود. برای حفظ دقت، همیشه نتیجه تست را با نوع کابل و سناریوی واقعی پروژه تفسیر کنید.
