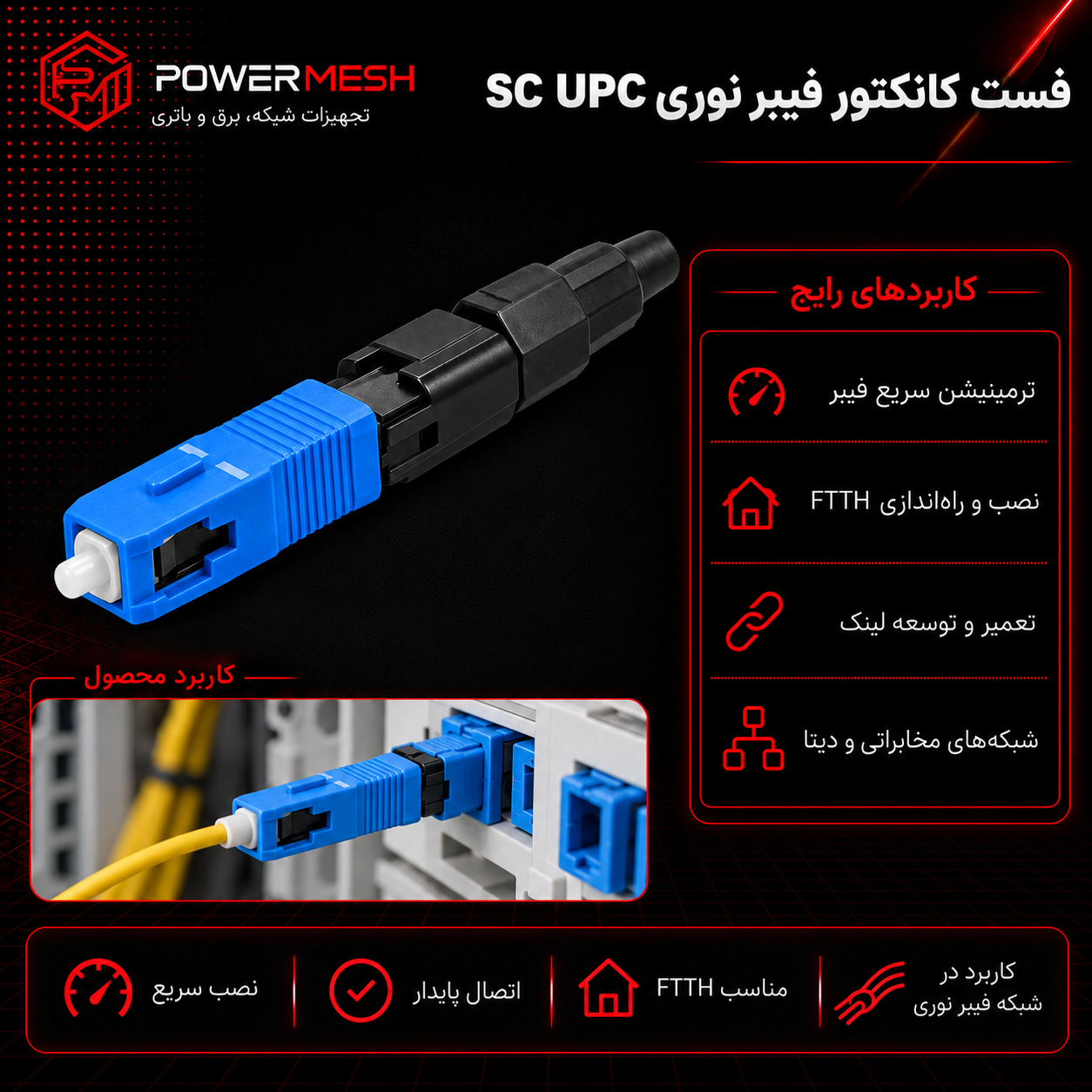

فست کانکتور فیبر نوری SC UPC؛ اتصال و مدیریت حرفهای در شبکه فیبر نوری

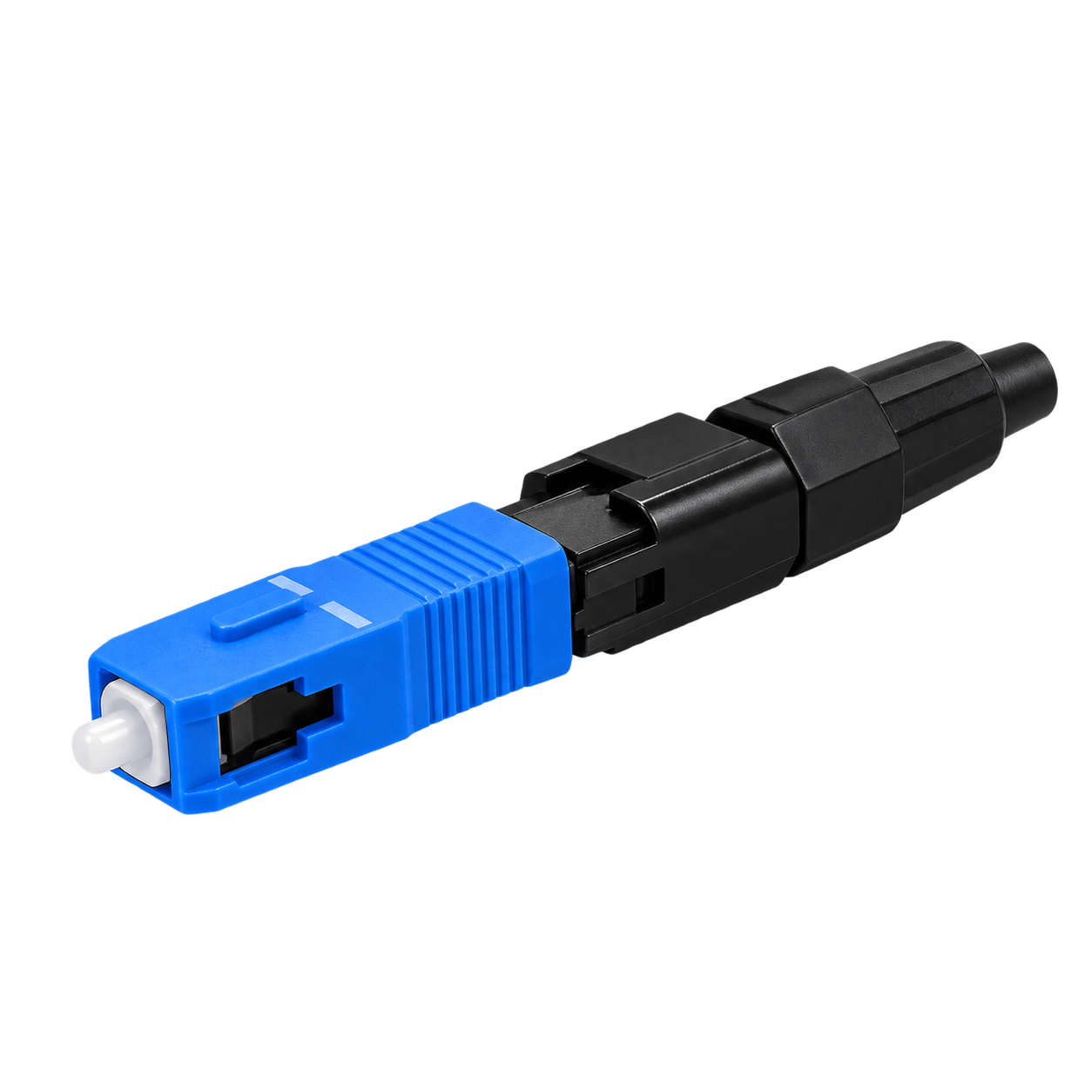

فست کانکتور فیبر نوری SC UPC یکی از قطعات کاربردی در زیرساخت فیبر نوری است که برای ایجاد اتصال منظم، قابل سرویس و پایدار در مسیرهای نوری استفاده میشود. این محصول در پروژههایی که از پچ پنل، باکس فیبر، رک، ODF یا تجهیزات اکتیو و پسیو فیبر نوری استفاده میکنند، نقش واسط مکانیکی و همترازی کانکتورها را بر عهده دارد. فست کانکتور SC UPC برای ایجاد ترمینیشن میدانی با فرمفاکتور SC طراحی شده است. بدنه آبی رابط در تصویر با اتصال UPC سینگل مود همخوانی دارد. روش آمادهسازی فیبر، طول لختکردن و نحوه قفلکردن باید دقیقاً مطابق مدل فست کانکتور و ابزار مورد استفاده انجام شود. انتخاب صحیح آداپتور یا کانکتور در شبکه فیبر نوری اهمیت زیادی دارد، زیرا حتی اگر کابل و تجهیزات اصلی درست انتخاب شده باشند، ناسازگاری در نوع کانکتور، مد فیبر یا پولیش میتواند باعث افت عملکرد، بازتاب نوری بیشتر یا دشواری در نصب و نگهداری شود.
مشخصات و ساختار فست کانکتور فیبر نوری SC UPC
رابط اصلی این محصول SC است. مد فیبر: Single Mode (SM). ساختار یا فرم اتصال: Field Installable. نوع پولیش: UPC. رنگ ظاهری محصول در تصویر آبی / مشکی است. این مشخصات برای شناسایی سریع محصول در رک و پچ پنل مفید هستند، اما در پروژههای حرفهای بهتر است علاوه بر رنگ، نوشته روی پچکورد، نوع کانکتور، مد فیبر و دیتاشیت تجهیزات نیز بررسی شود. در فیبر نوری، شباهت ظاهری دو کانکتور همیشه به معنی سازگاری کامل آنها نیست و خصوصاً در اتصالهای UPC و APC نباید تنها به شکل فیزیکی اتکا کرد.
کاربردهای رایج
ترمینیشن سریع فیبر، نصب و راهاندازی FTTH، تعمیر و توسعه لینک و شبکههای مخابراتی و دیتا. در یک شبکه ساختیافته، وجود آداپتور مناسب باعث میشود پچکوردها یا پیگتیلها بهجای اتصال آزاد و بدون تکیهگاه، در محل مشخصی روی پنل یا باکس قرار بگیرند. این موضوع علاوه بر مرتبترشدن کابلکشی، عیبیابی، جابهجایی، توسعه پورتها و سرویس دورهای را سادهتر میکند. در رکهای مخابراتی و دیتای فیبر نوری، آداپتور همچنین نقطه مشخصی برای تحویل لینک ایجاد میکند و تکنسین میتواند بدون دستکاری کابل اصلی، تنها پچکورد سمت تجهیزات را تعویض کند.
نکات مهم در انتخاب این محصول
اولین معیار، نوع کانکتور است. LC و SC از نظر ابعاد و قفل مکانیکی متفاوت هستند و فقط در صورتی میتوان آنها را به یکدیگر متصل کرد که آداپتور هیبرید مناسب استفاده شود. معیار دوم مد فیبر است؛ شبکههای Single Mode و Multi Mode باید با پچکورد، پیگتیل و تجهیزات متناسب با همان ساختار طراحی شوند. معیار سوم تعداد مسیرهاست. عبارت SX یا Simplex معمولاً به یک مسیر فیبر و DX یا Duplex به دو مسیر اشاره میکند. در مدلهای دوکاناله، مدیریت زوج ارسال و دریافت سادهتر است و در بسیاری از لینکهای دیتای دو رشتهای کاربرد دارد.
معیار بعدی نوع پولیش کانکتور است. UPC و APC از نظر هندسه سطح انتهایی فرول با هم متفاوتاند و نباید مستقیماً با یکدیگر جفت شوند. در کدگذاری رایج تجهیزات فیبر نوری، رنگ آبی عموماً برای اتصالهای سینگل مود PC/UPC و رنگ سبز برای APC استفاده میشود، اما همیشه باید مشخصات واقعی محصول بررسی شود. اگر شبکه شما از APC استفاده میکند، تمام اجزای مسیر در همان نقطه اتصال باید با APC سازگار باشند. برای مطالعه عمومی درباره شناسایی کانکتورها میتوانید به راهنمای FOA مراجعه کنید.
نصب در پچ پنل، ODF و باکس فیبر
پیش از نصب، مسیر فیبر باید بدون کشش اضافی و با رعایت شعاع خمش مناسب آماده شود. آداپتور در محل برشخورده یا ماژول مربوط به پنل قرار میگیرد و بسته به فرم بدنه با خار، گیره یا نگهدارنده فلزی ثابت میشود. سپس کانکتورهای تمیز و سالم از دو سمت وارد آداپتور میشوند. در زمان اتصال، از فشار جانبی، چرخاندن بیمورد و واردکردن کانکتور با زاویه نامناسب خودداری کنید. اگر کانکتور بهراحتی در جای خود قرار نمیگیرد، بهجای اعمال نیرو نوع رابط و وضعیت زبانه یا کلید مکانیکی بررسی شود.
تمیزی کانکتور؛ نکتهای که مستقیماً روی کیفیت لینک اثر دارد
سطح فرول و انتهای فیبر باید قبل از هر اتصال تمیز باشد. گردوغبار، چربی دست یا آلودگیهای ریز میتوانند باعث افزایش افت و ناپایداری لینک شوند. بهتر است تا لحظه استفاده، درپوش محافظ روی آداپتور و کانکتور باقی بماند و برای تمیزکاری از ابزار مخصوص فیبر نوری استفاده شود. هیچگاه داخل آداپتور یا فرول را با دست، پارچه معمولی یا مواد نامناسب لمس نکنید. اگر یک پورت برای مدتی بدون استفاده میماند، درپوش آن دوباره نصب شود تا آلودگی وارد مسیر همترازی نشود.
مزیت استفاده از آداپتور استاندارد در شبکه
هدف اصلی آداپتور ایجاد هممحوری دقیق بین دو فرول است. هرچه همترازی بهتر باشد، انتقال نور در نقطه اتصال پایدارتر خواهد بود. استفاده از آداپتور مناسب همچنین از رهاشدن کانکتورها در رک جلوگیری میکند و امکان برچسبگذاری، شمارهگذاری و مدیریت پورتها را فراهم میسازد. در پروژههایی که توسعه آینده اهمیت دارد، طراحی پچ پنل با آداپتورهای درست باعث میشود اضافهکردن مسیر جدید یا تغییر تجهیزات بدون دستکاری کابل اصلی انجام شود. این موضوع برای مراکز داده، شبکههای سازمانی، اتاقهای مخابرات، ساختمانهای اداری و پروژههای FTTH مزیت عملی مهمی محسوب میشود.
نگهداری و عیبیابی
در سرویس دورهای، علاوه بر تمیزی کانکتورها، وضعیت قفلشدن رابط، شکستگی بدنه، شلشدن خار پنل و هرگونه فشار مکانیکی روی پچکورد بررسی شود. اگر بعد از جابهجایی یا تعمیر، سطح توان نوری تغییر غیرعادی داشت، قبل از تعویض تجهیزات گرانتر، همین نقاط اتصال و تمیزی آداپتورها بررسی شوند. در لینکهای سینگل مود بهخصوص باید تطبیق UPC/APC با دقت انجام شود. همچنین بهتر است مسیرها برچسب واضح داشته باشند تا در زمان تعمیر، اتصال اشتباه بین پورتهای مشابه رخ ندهد.
خرید و استعلام فست کانکتور فیبر نوری SC UPC از پاورمش
برای خرید فست کانکتور فیبر نوری SC UPC ابتدا نوع کانکتور دو سمت، مد فیبر، تعداد رشته، پولیش و محل نصب را با پروژه خود تطبیق دهید. اگر در انتخاب بین چند مدل تردید دارید، مشخصات پچکورد، پیگتیل، پچ پنل یا ODF را در اختیار کارشناسان قرار دهید تا انتخاب دقیقتری انجام شود. در فروشگاه پاورمش قیمت این گروه از تجهیزات بهصورت استعلامی ارائه میشود؛ بنابراین برای موجودی روز و دریافت قیمت، با پاورمش تماس بگیرید. این روش کمک میکند محصولی متناسب با ساختار واقعی شبکه و نیاز نصب تهیه شود و از خرید آداپتور یا کانکتور ناسازگار جلوگیری شود.
